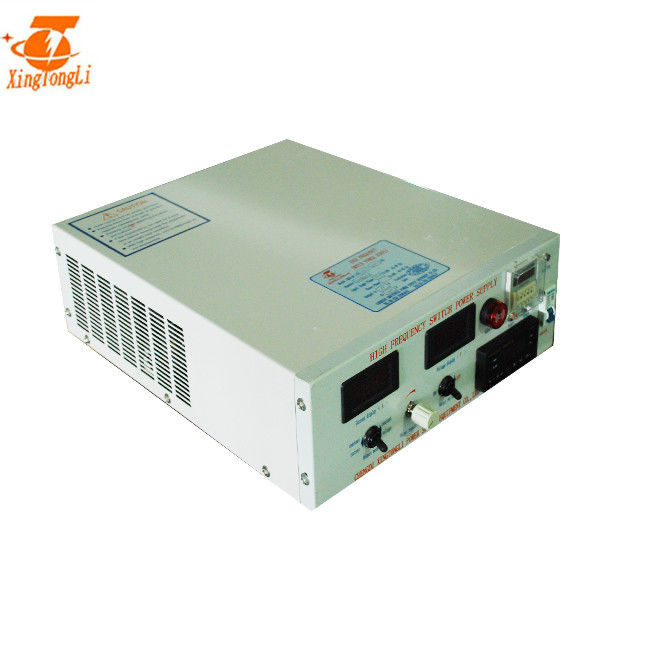

15ボルト200Ampのベンチの上の高周波切換えのDC電源
実験室のめっきラインの使用のために設計されている金、銀、カドミウム、銅、亜鉛、錫および合金のような異なった材料のめっきの解決でスイッチ モード技術のベンチの上のDC電源高周波電気めっきの電源使用することができる。従来の整流器によって比較されて、それに独特な特徴がある:小さい電源、軽量、高性能および高い制御正確さ。そして死んだ角の部分の現在の強度を、均等性を目的の各一部分のめっきの層の作るために改善するためにめっきされるべき目的の表面はめっきされたユニフォームであるために絶妙であり、光沢は高い。反塩のスプレーの酸性化の手段は粗い環境の電源の耐用年数を高める採用される
転換の電源の働き主義:
電圧安定器の転換の電源制御調整装置の原則:
スイッチ ノブはある特定の時間間隔に繰り返し転換する。スイッチが始動するとき、入力パワーはスイッチ ノブおよびフィルター回路を通した負荷に供給される。全体のスイッチの間に、電源提供する負荷にエネルギーをつけられる;
スイッチが開いているときエネルギーを提供する、入力パワーは中断する。それは負荷にエネルギーを提供する入力パワーの供給が断続的であること見ることができる。連続的なエネルギー力を得る負荷のために転換の電源はエネルギー蓄積装置がなければならない。スイッチが始動するとき、エネルギーの一部分はスイッチで貯えられる。それが消える場合、蓄積エネルギーは負荷に解放される。誘導器はエネルギー蓄積のために使用される。スイッチが消えるとき負荷が連続的な、安定したエネルギーを得ることを保障するために、エネルギー蓄積誘導器のエネルギーはダイオードを通した負荷に解放される。ダイオードは負荷が連続的な現在を得るようにするので連続的な現在のダイオードと呼ばれる。これはいかに転換の電源の仕事である。
指定
GKD15-200CVCのための指定 | |||
入れられたAC | 220V±10% | 1phase | 50/60Hz |
出力DC | ボルト | 0~15V 調節可能 | |
現在 | 0~200A 調節可能 | ||
力 | 20KW | ||
効率 | >85% | ||
転換の頻度 | 20KHz | ||
保護 | 短絡の保護 過熱する保護 段階の欠乏の保護 に入れられる/低電圧の保護 |
||
作動状態 (温度) |
-10℃~50℃ | 制御モード | パネル制御 リモート・コントロール |
純重量 | 25kg | 働くモード | 一定した電圧(CV) 一定した現在(CC) |
次元(mm) | 520*395*165mm | 冷却の方法 | 空冷 |
2. 制御モード:局域内制御またはリモート・コントロール(ケーブルの長さは顧客によって定められる)
3. 日本IGBT (デフォルトの選択)またはドイツIGBTは採用される
4. リン酸で処理されることの後で、電流を通されたプラスチック吹きかけられてに、シャーシ優秀な耐食性機能がある
5. 作動すること容易およびrepaire
設計
密集したデスクトップ・ユニット、保護等級IP21
包装の粉は塗った色RAL 9018 (標準)に
バック パネルのpolycarbonatのフィルムDCの関係が付いているアルミニウム フロント・パネル
整流器を取付ける方法
これはリモート・コントロール整流器のための設置方法である。だけでなく、こうすれば。
1. 銅棒を浴室/タンクと接続するため
2. 電源/整流器を保障することは基づいている
3. そこに保障することは水冷のタイプ電源のための十分な水/整流器である
4. すべての整流器が生命の増加に隔離されるべきであること私達助言。
