| 起源の場所 | 中国 |
| ブランド名 | Xingtongli |
| 証明 | CE RoHS |
| モデル番号 | GKD12-10000CVC |

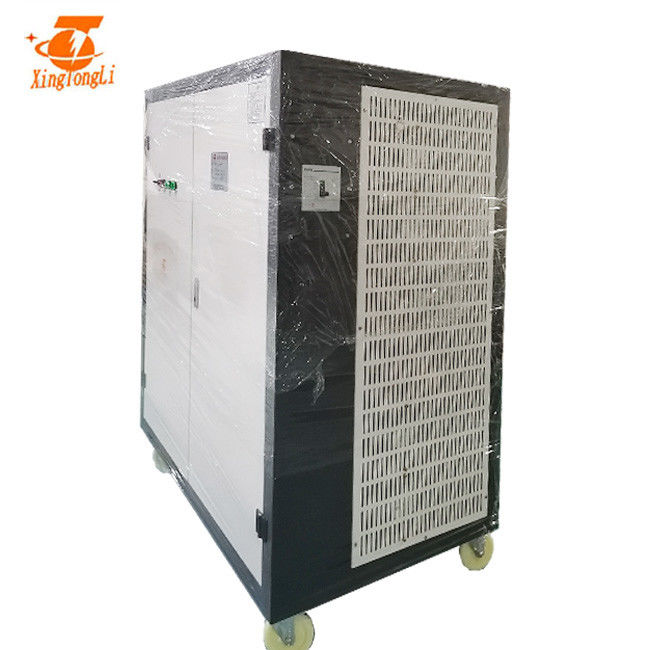

水冷の銅の電気分解のための12V 10000A HFスイッチ モード整流器
転換の電源の働き主義:
電圧安定器の転換の電源制御調整装置の原則:
スイッチ ノブはある特定の時間間隔に繰り返し転換する。スイッチが始動するとき、入力パワーはスイッチ ノブおよびフィルター回路を通した負荷に供給される。全体のスイッチの間に、電源提供する負荷にエネルギーをつけられる;
スイッチが開いているときエネルギーを提供する、入力パワーは中断する。それは負荷のための入力パワーの供給が断続的であること見ることができる。連続的なエネルギー力を得る負荷のために転換の電源はエネルギー蓄積装置がなければならない。スイッチが始動するとき、エネルギーの一部分はスイッチで貯えられる。蓄積エネルギーは負荷に解放される。誘導器はエネルギー蓄積のために使用される。スイッチが消えるとき負荷が連続的な、安定したエネルギーを得ることを保障するために、エネルギー蓄積誘導器のエネルギーはダイオードを通した負荷に解放される。ダイオードは負荷が連続的な現在を得るようにするので連続的な現在のダイオードと呼ばれる。これはいかに転換の電源の仕事である。
適用
別のボルトにおよび現在は異なった適用がある
指定
|
GKD12-100のための指定 00CVC |
|||
| 入れられたAC | 380V±10% | 3phase | 50/60Hz |
| 出力DC | ボルト | 0~12V 調節可能 | |
| 現在 | 0~10000A 調節可能 | ||
| 力 | 120KW | ||
| 効率 | >85% | ||
| 転換の頻度 | 20KHz | ||
| 保護 | 短絡の保護 過熱する保護 段階の欠乏の保護 に入れられる/低電圧の保護 |
||
| 作動状態 （温度） |
-10℃~50℃ | 制御モード | パネル制御 リモート・コントロール |
| 純重量 | 80kg | 働くモード | 一定した電圧（CV） 一定した現在（CC） |
| 次元（mm） | 480*600*740mm | 冷却の方法 | 空冷 |
AB間の平均電圧のEABは次のように表現することができる:
EAB=TON/T*E
時間通りに各スイッチ回転として、Tが切換えの働き周期（ie、スイッチ オン・タイム トンおよびオフタイムの一緒のしゃれ者の価値）であるかトン。
同等化によって、スイッチ オン・タイムおよび働き周期の比率を変えなさい、AB間の平均電圧はまた変わった、従って、負荷および入力供給電圧の変更として自動的にトンの比率を調節すればTにより出力電圧V0を変わらずに残る引き起こす。脈拍の使用率をmeanschanging、この方法が「時間比率制御」のとして呼ばれることオン・タイム働き周期のトンの割合を変えるおよび（TRCとして短縮される時間の比率制御）。
1. 0~10V、4~20mA、PLCのタイマー、アンペア分/時間のカウンター、HMIは提供することができる
2. 制御モード:局域内制御またはリモート・コントロール（ケーブルの長さは顧客によって定められる）
3. 日本IGBT （デフォルトの選択）またはドイツIGBTは採用される
4. リン酸で処理されることの後で、電流を通されたプラスチック吹きかけられてに、シャーシ優秀な耐食性機能がある
5. 作動すること容易およびrepaire
他の利点
1. キャビネット
a:採用は完全に機械化をデジタル化した
b:鉄の鋼板の冷間圧延された生産を亜鉛めっき、phosphorizationの後で、採用して、プラスチック スプレーは、整流器よりよい構造強度をおよびanti-corrosion得る。
c:適度な構造の設計、隔離されたインバーター設計、改正の部品は端正な集まっていることのために分解し、修理してが便利である。
d:ラジエーターは1.5回容量のためによりよい冷却効果を得る。
2電気制御システム
a:整流器は完全な橋によって段階移される柔らかいスイッチ制御を採用し、IGBTの低い電力の損失を保障する。IGBTの容量は3倍より大きくなる。
b:主要な変圧器。それは変圧器の効率および涼しい変圧器を増加するために無定形の中心を採用しだけでなく、整流器の重量を緩和できたりまた整流器の安定性および信頼性を増強できる。基本的な段階で、それはシリーズ ブロッキング コンデンサーを採用する。
c:磁気偏差の自動修正回路は採用され、磁気コアの総力は拡大されて得る1.5回。
3ショットキーのバリア・ダイオード
a:それは4回拡大された。
4人の管理委員会全員は輸入されたラッカーとの防腐性の処置を得る。
整流器を取付ける方法
これはリモート・コントロール整流器のための設置方法である。だけでなく、こうすれば。
1。銅棒を浴室/タンクと接続するため
2。電源/整流器を保障することは基づいている
3。そこに保障することは水冷のタイプ電源のための十分な水/整流器である
4。すべての整流器が生命の増加に隔離されるべきであること私達助言。
