| 起源の場所 | 中国 |
| ブランド名 | xingtongli |
| 証明 | ISO CE RoHS |
| モデル番号 | GKD12-400CVC |

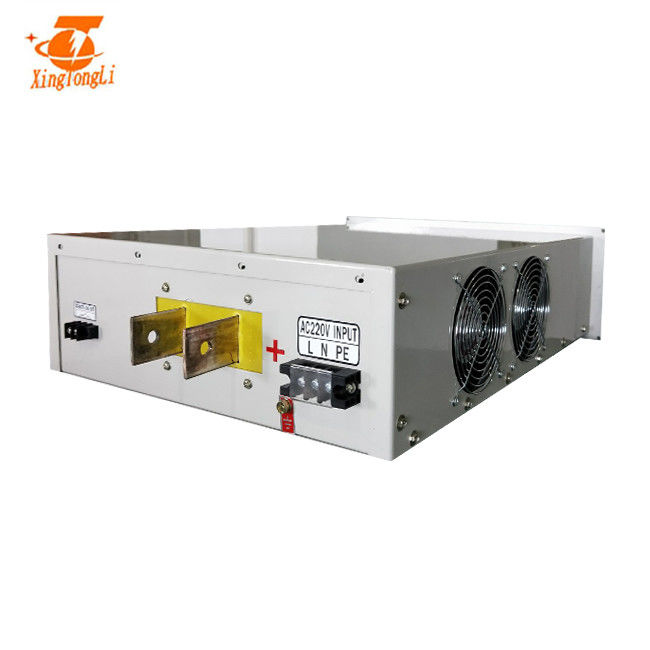

380vのHFの切換えの整流器SMR 12v 400a 3段階AC入力仕様書および変数
高周波電気分解力の記述:
転換の整流器SMR主要な回路は主要な変圧器、力の整流器の部品および他のあるテストの防御装置を含んでいる。電源の主要な変圧器機能は現在/電圧めっきの技術的なプロセスによって要求される電圧価値にACを減らすことにある。サイリスタの整流器の使用頻度（50Hz/60Hz）変圧器、間高周波を使用して高周波転換の電源（10 | 50kHz）変圧器。探知装置は電圧メートル、変流器を含んでいる。防御装置は力の改正の部品の過電流保護のために主に使用される。制御回路はサイリスタかIGBTの制動機の制御回路、力のソフト開始回路、過電流、過電圧の保護回路、力段階の保護回路を含んでいる。
| 入力電圧 | 380v 3段階50/60hz |
| 出力電圧 | 調節可能な0~12v |
| 電圧安定性 | 調節可能な0~400a |
| 現在の安定性 | ≤1% |
| さざ波要因 | 1%-2% |
| 効率 | ≥90% |
| 重量 | 25kg |
| 次元 | 520*395*165mm |
| 安定モード | 現在の安定/電圧安定（容易に切替可能な） |
| 調整範囲 | 評価される範囲の内で調節可能な0-100%からの電圧/流れ絶えず |
| 冷却装置 | 空冷 |
| 制御方式 | 局域内制御/リモート・コントロール/plc制御 |
| 表示内容 | 電圧メートル/臨時雇用者/間違い上の現在のメートル/働き/、 |
| 保護方法 | 現在/出力不足分上の/熱する自己保護等上の入れられた過電圧/不足電圧/… |
| 実用温度 | - 20-50℃ |
| 周囲温度 | -30-65℃ |
| 包囲された湿気 | ≤90% |
|
キャビネット: タイマーが付いているHFの切換えの整流器SMRは磁気切られたリンクを、渦電流の減るために損失採用しキャビネットは全体として吹き付け塗装を |
構造: 適度な構造の設計のタイマーが付いているHFの切換えの整流器SMRは、インバーター部品および、改正の部品、分解すること便利なおよび維持隔離した |
|
ラジエーター: ラジエーター容量は1.5回を、確かめるよりよい冷却効果を拡大した |
スイッチ制御方法: 柔らかいスイッチ、reduct IGBTの損失を移す完全な橋段階を採用しなさいエネルギーを節約しなさい |
|
主要な変圧器: electrochilorinationシステムのための60v 125Aスイッチ モードIGBT TR整流器は無定形の中心、増加の変圧器の効率、reductを変圧器の温度の上昇、切った整流器の重量を、改善する電源の安定性、信頼性を採用する |
中心及びショットキー ダイオード: 中心容量は1.5回を拡大した ショットキー ダイオードは4回を拡大する
|
|
板: すべての管理委員会は輸入された3つの防衛ラッカーとのさび止めの処置をした |
IGBT: IGBT容量は3回を、する電源をより信頼できるように拡大した |
適用ofHFの転換の整流器SMR:
非鉄金属の電気分解で主に使用されて:アルミニウム、マグネシウム、亜鉛、鉛、銅、マンガンおよびマンガンの二酸化物;金、銀および他の金属の製錬;ネオジムの鉄のほう素の希土類製錬;堅い合金、ダイヤモンドの製錬;塩水、腐食性ソーダ、カリ、ナトリウム システムを作り出すカリウムの電気分解;強力なDC電源の火の電気熱する材料および他のタイプ。
| 1、整流器をおよびボディ安定性を保つため置く;よい換気を保障しなさい。 |
| 緩んでいたら2、陽極酸化の整流器カバーを点検する。 |
| 3の静電気を防ぐためにひくべき接続の貝。 |
| 4、Conecting AC入力ワイヤー |
| 5、DCの出力銅棒を接続する |
| 6つは、整流器リモート・コントロール箱を、局域内制御なら接続して、このステップをとばす |
| 7つは空気スイッチで、回る、そしてファンはパワー・インジケータ ライト回り始め。 |
| 8の右回り回転調節ボタン、軽い照明を示すために働く電圧計の程度の増加。 |
| 9つは最高に、ノブを合わせる、そして電圧計は現在のメートルそれに応じて示す負荷容積を評価される電圧を示すべきである。 |
| 10は、空気スイッチを、消す整流器を切る |
