| 起源の場所 | 中国 |
| ブランド名 | xingtongli |
| 証明 | ISO CE RoHS |
| モデル番号 | GKD20-1000CVC |
基づく20V 1000Aのigbt整流器をめっきする
指定
| GKD20-1000CVCのための指定 | |||
| 入れられたAC | 380V±10% | 3段階 | 50/60Hz |
| 出力DC | ボルト | 調節可能な0~20V | |
| 現在 | 調節可能な0~1000A | ||
| 力 | 20KW | ||
| 効率 | >85% | ||
| 出力頻度 | 40KHzは固定した | ||
| 出力さざ波 | 5%の有効な価値 | ||
| 保護 | 短絡の保護 過熱する保護 段階の欠乏の保護 に入れられる/低電圧の保護 |
||
| 作動状態 （温度） |
-10℃~50℃ | 制御モード | パネル制御 リモート・コントロール |
| 純重量 | 45kg | 働くモード | 一定した電圧（CV） 一定した現在（CC） |
| 次元（mm） | 690*550*520mm | 冷却の方法 |
空気 冷却 |
基づく20V 1000Aのigbt整流器の特徴をめっきする
|
キャビネット: キャビネットは磁気切られたリンクを、渦電流の減るために損失採用しキャビネットは全体として吹き付け塗装を |
構造: 適度な構造の設計は、インバーター部品および、改正の部品、分解すること便利なおよび維持隔離した |
|
ラジエーター: ラジエーター容量は1.5回を、確かめるよりよい冷却効果を拡大した |
スイッチ制御方法: 柔らかいスイッチ、reduct IGBTの損失を移す完全な橋段階を採用しなさいエネルギーを節約しなさい |
|
主要な変圧器: 無定形の中心、増加の変圧器の効率、reductを変圧器の温度の上昇採用したり、整流器の重量を切ったり、電源の安定性、信頼性を改善する |
中心及びショットキー ダイオード: 中心容量は1.5回を拡大した ショットキー ダイオードは4回を拡大する
|
|
板: すべての管理委員会は輸入された3つの防衛ラッカーとのさび止めの処置をした |
IGBT: IGBT容量は3回を、する電源をより信頼できるように拡大した |

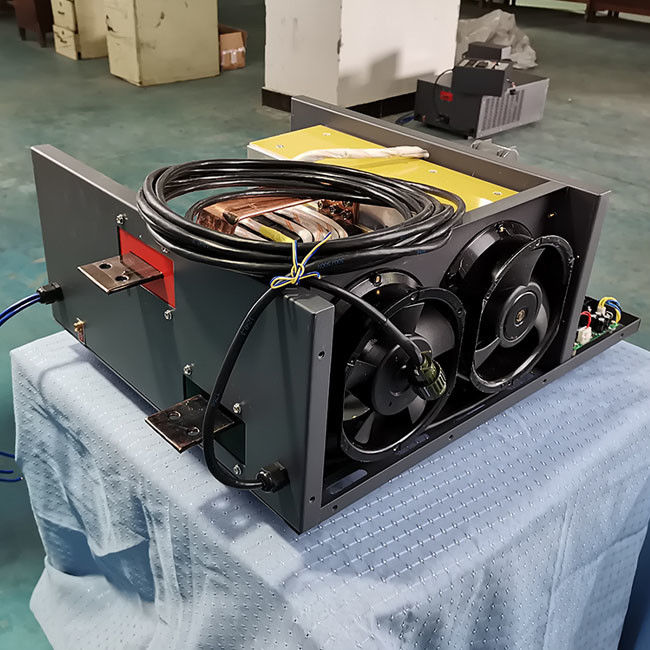

基づく20V 1000Aのigbt整流器映像をめっきする:
SCR及びIGBTスイッチ整流器の違い
1の効率
SCR:70%
IGBT:90%
2の変圧器
SCR:力の頻度変圧器、200kgについての大量
IGBT:力の頻度変圧器なし
3の省エネの効率
SCR:悪い
IGBT:省エネ約15%-30%
4、負荷とスタート/ストップ
SCR:できてはいけない
IGBT:缶
5の制御回路
SCR:複合体、同期および統合すること困難要求
IGBT:簡単な集積回路板を使用すれば、anti-corrosion処置は完全に閉まった。
6の一定した現在の正確さ
SCR:<5%
IGBT:<1%
7の冷却の方法
SCR:水/オイル/空冷
IGBT:水/空冷
8の仕事の頻度
SCR:50HZ
IGBT:20KHZ
9の制御方法
SCR:位相ずれの制動機
IGBT:PWM
10は、DCを出力した
SCR:半波
IGBT:高密度DCの方形波
11の電力網への妨害
SCR:大きく、除去すること容易
IGBT:小さい、除去すること容易
12、サイズおよび重量
SCR:大型および重い
IGBT:小さく、軽量
13の入力電圧の正当な変動範囲
SCR:±10%
IGBT:±15%
基づく20V 1000Aのigbt整流器の取付けをめっきする
| 1、整流器をおよびボディ安定性を保つため置く;よい換気を保障しなさい。 |
| 緩んでいたら2、陽極酸化の整流器カバーを点検する。 |
| 3の静電気を防ぐためにひくべき接続の貝。 |
| 4、Conecting AC入力ワイヤー |
| 5、DCの出力銅棒を接続する |
| 6つは、整流器リモート・コントロール箱を、局域内制御なら接続して、このステップをとばす |
| 7つは空気スイッチで、回る、そしてファンはパワー・インジケータ ライト回り始め。 |
| 8の右回り回転調節ボタン、軽い照明を示すために働く電圧計の程度の増加。 |
| 9つは最高に、ノブを合わせる、そして電圧計は現在のメートルそれに応じて示す負荷容積を評価される電圧を示すべきである。 |
| 10は、空気スイッチを、消す整流器を切る |
農産物プロセス:
