| 起源の場所 | 中国 |
| ブランド名 | xingtongli |
| 証明 | ISO CE |

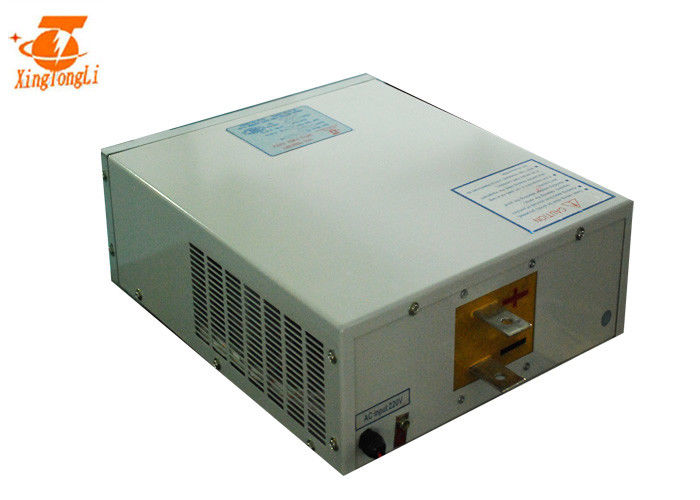

| モデル番号 | GKD12-100CVC |
またHFの切換えの電源として呼ばれる高周波切換えのめっきの整流器、:
新型電子めっき機械めっきの整流器–高周波切換えの電源--はであるかどれ。それは最も高い現在の効率（90%まで）、最も小さい容積、および言うまでもなく持っている間、ケイ素整流器の波形の滑らかさおよびシリコン制御整流素子の電圧容易な調節の利点を、それです最も有望なめっきの整流器結合します。製造技術は力問題、たくさんのアンペアを解決しました力の切換えのめっきの整流器が適用の実用的な段階を書き入れた。
めっきの整流器指定および変数: |
|
| めっきの整流器の入力電圧 | 単一フェーズ110V/220V AC |
| 出力電圧 | 調節可能な0~12v |
| 出力電流 | 調節可能な0-100A |
| 電圧安定性 | ≤1% |
| 現在の安定性 | ≤1% |
| さざ波要因 | 1%-2% |
| 効率 | ≥90% |
| 安定モード | 現在の安定/電圧安定（容易に切替可能な） |
| 調整範囲 | 評価される範囲の内で調節可能な0-100%からの電圧/流れ絶えず |
| 冷却装置 | 空冷/水冷 |
| 制御方式 | Manual/PLC |
| 表示内容 | 電圧メートル/に臨時雇用者/間違い、等現在のメートル//働くこと… |
| 保護方法 | 暖房の自己保護等に上の入力過電圧/不足電圧/流れ/出力された急に/… |
| 実用温度 | -20-50℃ |
| 周囲温度 | -30-65℃ |
| 包囲された湿気 | ≤90% |
| 働くローディング | 全能力操作、減らされた負荷操作1,000以上の海抜メートル |
電気めっきの高周波切換えのめっきの整流器の主要な転換の構造は次のものを持っています:前方コンバーターに、半分橋、全橋、等にまた、脈拍幅調節(PWM)の「堅いスイッチ」回路部品が、持っています普及した偏移制御「柔らかいスイッチ」電力回路をあります。パルス幅変調の(PWM) HFの切換えのめっきの電源、電圧または現在のフィードバック制御を用いる50のKHzの下の動作周波数大抵。それは出力電流を力流れの中断によって変え、使用率方法を調節するためにドライブ電圧脈拍幅を作ります「堅い切換え」の州、伝導（電圧ではないですゼロ）を強制するieではたらく装置を変えますまたは切換え力トランジスターを作る強制操業停止は（流れはゼロではないです）高圧あります大きい現在の十字場合の断続的にスイッチ、その代りに損失を、強いピーク干渉より少なく転換します。
| 1つは、12v 100aの空冷の局域内制御の高周波切換えの電気めっきの整流器を置いてボディ安定性を保ち、;よい換気を保障して下さい。 |
| 2つは、12v 100aの空冷の局域内制御の高周波切換えの電気めっきの整流器を点検して緩んでいたら覆います。 |
| 3、静電気を防ぐために機械貝を地面に接続します。 |
| 4、Conecting AC入力ワイヤー |
| 5つは、12v 100aの空冷の局域内制御の高周波切換えの電気めっきの整流器DCを接続して浴室が付いている銅棒を+ -銅棒出力しました |
| 6つは、リモート・コントロール箱を、局域内制御なら接続して、このステップをとばします |
| 7つは、空気スイッチを始動させます、そしてファンはパワー・インジケータ ライト回り始め。 |
| 8つの右回り回転調節ボタン、働く電圧計の程度の増加は軽い照明を示します。 |
| 9つは最高に、ノブを合わせます、そして電圧計は現在のメートルそれに応じて示します負荷容積を評価される電圧を示すべきです。 |
| 10は、空気スイッチを、切ります電源を切ります |
