| 起源の場所 | 中国 |
| ブランド名 | Xingtongli |
| 証明 | CE |
| モデル番号 | GKD （M） （H） 15-200CVC |

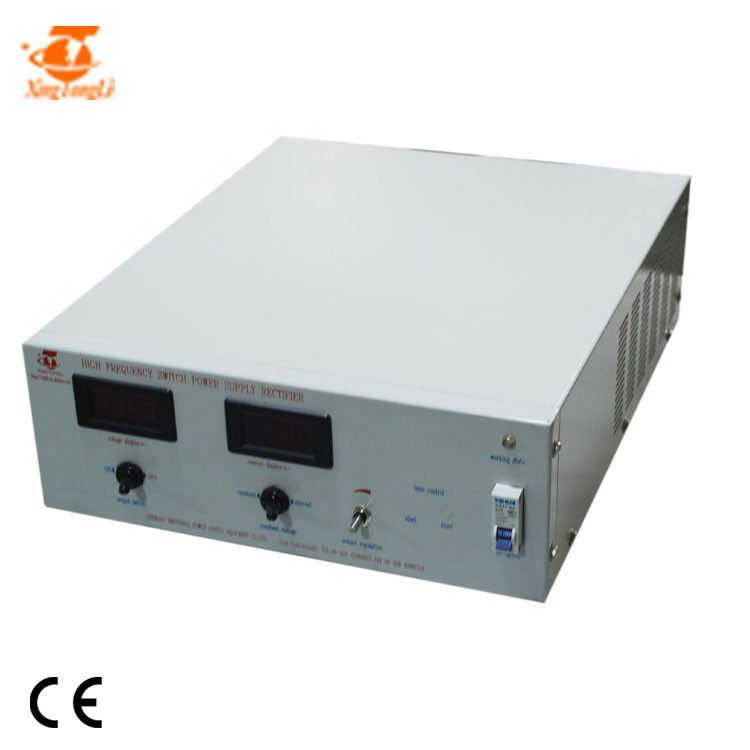

IGBT 付き 15V 100 アンペア DC メッキ電源
高周波スイッチ電気めっき整流器、高周波スイッチ電源とも呼ばれます。
新型直流電源整流器・高周波スイッチング電源です。シリコン整流器電源波形の平滑性と調整が容易なシリコン制御整流器の利点を兼ね備え、最高の電流効率(最大90%)、最小体積を備え、言うまでもなく、最も有望な電気めっき整流器電源です。 。製造技術により電源問題は解決され、数千アンペアの電源スイッチ電気めっき整流器が実用化段階に入った。
いくつかの写真がフォローされました
メッキ整流器電源変換原理:
AC 電力網に EMI 電磁干渉防止フィルターを通過させ、電波を直接整流およびフィルターします。直流電圧はインバータによって数十、数百KHzの方形波周波数に変換され、高周波トランスによって絶縁されて電圧が低下し、その後高電圧が通過します。周波数フィルタは DC 電圧を出力します。サンプリング、比較、増幅、制御の後、駆動回路と電力コンバータは IGBT のデューティ サイクルを制御して、安定した出力電圧 (または出力電流) を取得します。
高周波スイッチ電気メッキ整流器制御管は動作状態で、低消費電力損失、つまり変圧器効率は75%〜90%に達し、小型、軽量、精度とリップル率はシリコン整流器よりも優れています。全出力範囲で生産に必要な精度を実現できます。電気めっき整流器には自己保護機能があり、負荷がかかった状態でも任意に起動および停止できます。コンピュータとの接続が簡単で、生産自動化に大きな利便性をもたらすため、PCB電気めっき業界で広く使用されています。
応用
電圧と電流が異なると用途も異なります
仕様
| GKD(M)(H)15-200CVCの仕様 | |||
| AC入力 | 220V±10% | 1相 | 50/60Hz |
| 出力DC | ボルト | 0~15V調整可能 | |
| 現在 | 0~200A調整可能 | ||
| 力 | 3KW | ||
| 効率 | >85% | ||
| スイッチング周波数 | 20KHz | ||
| 保護 | 短絡保護 過熱保護 欠相保護 入力過電圧/低電圧保護 |
||
| 労働条件 （温度） |
-10℃～50℃ | 制御モード | パネル制御 リモコン |
| 正味重量 | 19kg | 作業モード | 定電圧(CV) 定電流(CC) |
| 寸法(mm) |
465*390*162 |
冷却方法 | 空冷 |
1. 0~10V、4~20mA、PLC、タイマー、アンペア分/時カウンター、HMIを提供可能
2. 制御モード: ローカル制御またはリモート制御 (ケーブルの長さは顧客によって決定されます)
3. 日本 IGBT (デフォルトの選択) またはドイツ IGBT を採用
4.リン酸塩処理、亜鉛メッキ、プラスチックスプレーの後、シャーシは優れた耐食性機能を備えています。
5. 操作と修理が簡単
その他の利点
1. キャビネット
a：完全デジタルマシニングを採用
b: 鉄鋼板の冷間圧延生産を採用し、その後リン化、亜鉛メッキ、プラスチックスプレー、整流器の構造強度が向上し、防食。
c：合理的な構造設計、絶縁型インバーター設計、整流部分はきちんと組み立てられているため、分解と修理が便利です。
d: ラジエーターの冷却効果が向上します。容量は1.5倍。
2 電気制御システム
a：整流器にはフルブリッジ位相シフトソフトスイッチ制御が採用されており、IGBTの電力損失を最小限に抑えます。IGBTの容量は3倍大きい。
b: メイントランス。アモルファスコアを採用しており、変圧器の効率を高めるトランスを冷却し、整流器の重量を軽減するだけでなく、整流器の安定性と信頼性を強化することもできます。初級段階では直列ブロッキングコンデンサを採用しています。
c:磁気偏差自動補正回路を採用し、磁気コアの総出力を拡大1.5倍。
3 ショットキーバリアダイオード
a: 拡張されました4回。
4 全ての制御盤は輸入ラッカーによる防腐処理が施されています。
整流器の取り付け方法
リモコン整流器の取り付け方法です。この方法だけではありません。
1. 銅棒を浴槽/タンクに接続するには
2. 電源/整流器が接地されていることを確認します。
3. 水冷式電源/整流器に十分な水を確保するため
4. 寿命を延ばすために、すべての整流器を絶縁することをお勧めします。
当社のサービス
よくある質問
1.Q: あなたは工場ですか、それとも貿易会社ですか?
A：私たちは工場であり、より安価な価格を提供できますが、同じ高品質です。
2.Q: あなたの会社はどこにありますか?
A: 当社は、中国で最も急速に成長している都市の 1 つである成都市にあります。
3.Q: あなたの工場を訪問したい場合、どうすれば行けますか?
A: いつ当社に来られるか教えていただければ、空港までお迎えに上がります。
4.Q: 支払いはどのようにすればよいですか?
A: T/T、L/C、D/A、D/P およびその他の支払いを選択できます。
5.Q: 商品はどうやって入手できますか?
A: 現在、航空、DHL、FeDex、UPS の 5 つの輸送方法があります。大きな整流器を注文し、それが緊急でない場合は、発送が最良の方法です。少量の注文や急ぎの場合は、Air、DHL、FeDex をお勧めします。さらに、ご自宅で商品を受け取りたい場合は、DHL、FeDex、UPS をお選びください。選択したい輸送方法がない場合は、ためらわずにご連絡ください。
6.Q: 整流器に問題が発生した場合はどうすればよいですか?
A: まず、ユーザーズマニュアルに従ってご自身で問題を解決してください。よくあるトラブルであれば解決策も載っています。第二に、ユーザーズマニュアルで問題を解決できない場合は、すぐにご連絡ください。当社のエンジニアが待機しています。
