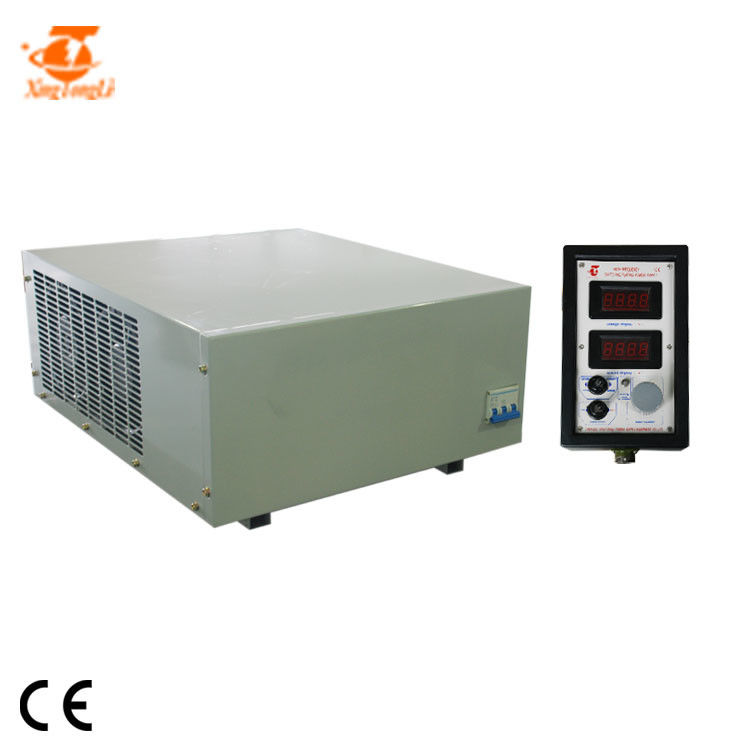

24V 300Aの高周波電気めっきの電気分解の整流器の電源
1. 電気分解の原則
①の概念:流れを電解物の解決を酸化還元反応をもたらすために通るためにもたらすプロセス
陰極および陽極の反作用は電気分解と呼ばれます;化学薬品に変えることができる装置
エネルギーは電気分解細胞と呼ばれます。
電気分解細胞の状態を形作る②:電極は力の肯定的な電極に接続しました
供給は陽極であり、電源の否定的な電極に接続される電極はです
否定的な電極ポーランド人;2本の棒は同じ電解物の解決で同時に浸ります;
働く電気分解細胞を形作ることができるように、閉回路を形作ります。
③の両極反作用:陽極は電子酸化反作用を、陰極作り出します電子減少を失います
反作用;電子流れ方法
の、そしてそれから陰極電気分解細胞を通した電極の否定的な電極から始まって、
電源の肯定的な電極に戻る電気分解細胞の陽極から。
2. 電気分解の主義の適用
(1)電気めっき:ある特定の金属の表面の他の金属または合金の薄層をめっきするプロセス
電気分解の原則を使用して。電気めっきした場合、
めっきされた金属は陽極として使用されます、めっきされた部分は陰極および電解物の解決の含んでいることとして使用されます
めっきされた金属イオンはめっきの解決として使用されます。電気めっきのための直流
電源のため。
(2)電気製錬:電気分解の溶解した電解物は活動的な金属に精製することができます。カリウムのような、ナトリウム、
カルシウム、マグネシウム、アルミニウムおよび他の金属。電気でであって下さい
溶解した金属の塩化物か酸化物を貫流するとき、流れの否定的な電極は最も強いです
「還元剤」、および金属の陽イオンは陰性にあります
非常に減らされた反作用および沈殿物。
指定
GKDのための指定(M) (H) 24-300CVC | |||
入力AC | 380V±10% | 3phase | 50/60Hz |
出力DC | ボルト | 調節可能な0~24V | |
現在 | 調節可能な0~300A | ||
力 | 7.2KW | ||
効率 | >85% | ||
切換えの頻度 | 20KHz | ||
保護 | 短絡の保護 過熱する保護 段階の欠乏の保護 入力上の/低電圧の保護 |
||
作動状態 (温度) |
-10℃~50℃ | 制御モード | パネル制御 リモート・コントロール |
純重量 | 30kg | 働くモード | 一定した電圧(CV) 一定した流れ(CC) |
次元(mm) | 525*410*240 | 冷却の方法 | 空冷 |
picsは続かれました
リモート・コントロール箱
適用
別のボルトにおよび流れは異なった適用があります
1. 0~10V、4~20mA、PLCのタイマー、アンペア分/時間のカウンター、HMIは提供することができます
2. 制御モード:局域内制御またはリモート・コントロール(ケーブルの長さは顧客によって定められます)
3. 日本IGBT (デフォルトの選択)またはドイツIGBTは採用されます
4. リン酸で処理されることの後、電流を通されるおよびプラスチックに吹きかけられて、シャーシ優秀な耐食性があります
機能
5. 作動すること容易およびrepaire
構造およびプロセス特徴
1. 完全な送風管の分離の技術
2. 主力装置のための元の水冷の技術
金属の物質的な作り付けの水路の技術は2005年に私達の会社で最初に使用されました。この技術
IGBTのような力の冷却装置の熱放散問題を解決します。2006年に、私達の会社は鉛を取りました
水冷却された変圧器の導入。これら二つの技術はの主要な技術的な障害を解決しました
十分に水冷却された転換の電源。単純構造、ライト級選手、容易な維持および修理のために、
それが市場を書き入れれば、オイル浸された水冷却された転換力を引き起こすユーザーによって歓迎されます、
基本的に市場から撤回するべき供給。
3. 高い信頼性の水処理の技術
水冷却された電源の主要な技術的な問題が解決した後、水の外部接続
チャネルはまた解決する必要がある重要な技術的な問題です。
4. 回路を処理する高度の高周波音
切換えの電源が高速強力な切換え装置を使用するので、鋭く、短期があります
それらが回る場合のこれらの切換え装置の出力波形の高周波音(2マイクロ秒以内に)
断続的に(5マイクロ秒以内に)。そのような高周波音は不利に接続されるの使用効果に影響を与えるかもしれません
装置。高周波音を除去することはまた切換えの電源の性能の重要な表示器です。
5. 適度な多重チャンネルの冷却の技術
整流器を取付ける方法
これはリモート・コントロール整流器のための設置方法です。だけでなく、こうすれば。
1. 浴室と銅棒を接続するためには/タンクに入れて下さい
2. 電源/整流器を保障することは基づいています
3. そこに保障することは水冷のタイプ電源のための十分な水/整流器です
4. 私達すべての整流器が生命の増加に隔離されるべきである助言。
