パネル制御を用いる灰色の単一フェーズの小さいIgbt 12v 100a PCBの整流器の金張り
  • パネル制御を用いる灰色の単一フェーズの小さいIgbt 12v 100a PCBの整流器の金張り
  • パネル制御を用いる灰色の単一フェーズの小さいIgbt 12v 100a PCBの整流器の金張り
  • パネル制御を用いる灰色の単一フェーズの小さいIgbt 12v 100a PCBの整流器の金張り

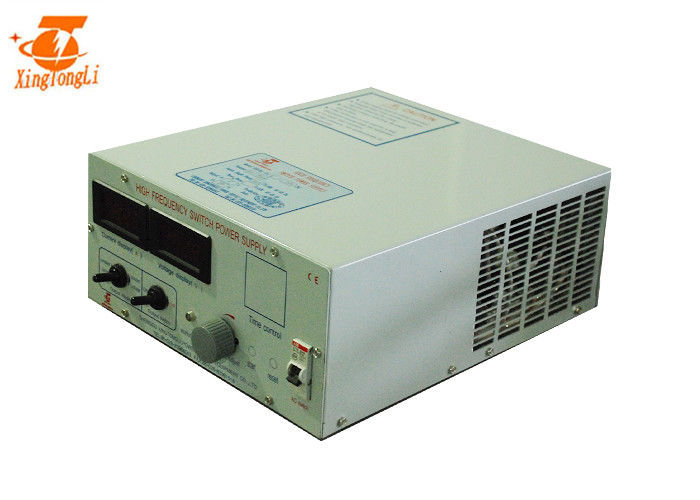

パネル制御を用いる灰色の単一フェーズの小さいIgbt 12v 100a PCBの整流器の金張り

起源の場所 中国
ブランド名 Xingtongli
証明 CE RHOS
モデル番号 GKD12-100CVC
プロダクト細部
応用分野:
金張りの整流器
効率:
>85%
方法を制御して下さい:
パネル制御
冷却の方法:
空冷
色:
グレー
タイプ:
AC への DC
サイズ:
420*310*145
重量:
10キロ
ハイライト:

PCBのめっきの整流器

,

PCBの電気めっきの電源

支払及び船積みの言葉
最小注文数量
1 セット
価格
Negotiable
パッケージの詳細
木箱
受渡し時間
5~7 仕事日
支払条件
L/C、D/A、D/P、T/T、ウェスタン・ユニオン、MoneyGram、Paypal
供給の能力
100 セット/月
製品の説明



タイマー、パネル制御が付いている銅の電気めっきの整流器機械



次にEMIの反電磁妨害雑音フィルターを通して、直接改正、高周波変圧器の分離によってkHzもの10または何百の方形波の頻度にDC電圧を、そして変えるためにインバーターを通して交流電力の格子を、高周波フィルター出力DC電圧によって作るフィルター波は電圧を、および減らします。IGBTの見本抽出し、比較し、増幅し、そして安定した出力電圧(または出力電流を)得るために制御、運転回路そして周波数変換装置制御使用率の後。

作動状態の下で、高周波スイッチ電気めっきの整流器の制御管の電源切れは小さいです、効率は75% - 90%に達することができます容積は小さいです、重量はライト、精密でありさざ波係数はケイ素整流器よりよいです。出力範囲は生産によって必要な精密に達することができます。電気めっきの整流器に自己防衛の能力がありましたり、負荷の下で自由に始まり、停止できます。自動生産に大きい便利を持って来る、従ってPCBのずっと電気めっき工業で広く利用されていますコンピュータによって接続することは容易です。

picsは続かれました

パネル制御を用いる灰色の単一フェーズの小さいIgbt 12v 100a PCBの整流器の金張り 0

パネル制御を用いる灰色の単一フェーズの小さいIgbt 12v 100a PCBの整流器の金張り 1

背部



パネル制御を用いる灰色の単一フェーズの小さいIgbt 12v 100a PCBの整流器の金張り 2



適用

別のボルトにおよび流れは異なった適用があります

パネル制御を用いる灰色の単一フェーズの小さいIgbt 12v 100a PCBの整流器の金張り 3



指定

GKD12-100CVCのための指定
入力AC 380V±10% 3phase 50/60Hz
出力DC ボルト 調節可能な0~12V
現在 調節可能な0~100A
1.2KW
効率 >85%
さざ波 <5>
切換えの頻度 20KHz
保護 短絡の保護
過熱する保護
段階の欠乏の保護
入力上の/低電圧の保護
作動状態
(温度)
-10℃~50℃ 制御モード パネル制御
リモート・コントロール
純重量 7.5kg 働くモード 一定した電圧(CV)
一定した流れ(CC)
次元(mm) 273*222.5*88 冷却の方法 空冷

特徴


1. 0~10V、4~20mA、PLCのタイマー、アンペア分/時間のカウンター、HMIは提供することができます


2. 制御モード:局域内制御またはリモート・コントロール(ケーブルの長さは顧客によって定められます)


3. 日本IGBT (デフォルトの選択)またはドイツIGBTは採用されます


4. リン酸で処理されることの後、電流を通されるおよびプラスチックに吹きかけられて、シャーシ優秀な耐食性機能があります


5. 作動すること容易およびrepaire



他の利点

パネル制御を用いる灰色の単一フェーズの小さいIgbt 12v 100a PCBの整流器の金張り 5



1. キャビネット
a:完全にデジタル化された機械化の採用
b:鉄の鋼板の冷間圧延された生産を亜鉛めっき、phosphorizationの後で、採用して、プラスチック スプレーは、整流器よりよい構造強度および反腐食を得ます
c:適度な構造の設計、隔離されたインバーター設計、改正の部品は端正な集まっていることのために分解し、修理してが便利です。
d:ラジエーターは1.5回容量のためによりよい冷却効果を得ます



2電気制御システム
a:整流器は完全な橋によって段階移される柔らかいスイッチ制御を採用しま、IGBTの低い電力の損失を保障します。IGBTの容量は3倍より大きくなります
b:主要な変圧器。それは変圧器の効率および涼しい変圧器を増加するために無定形の中心を採用しだけでなく、整流器の重量を緩和できましたりまた整流器の安定性および信頼性を増強できます。基本的な段階で、それはシリーズ ブロッキング コンデンサーを採用します。
c:磁気偏差の自動修正回路は採用され、磁気コアの総力は拡大されて得ます1.5回。



3ショットキーのバリア・ダイオード
a:それは4回拡大されました



4人の管理委員会全員は輸入されたラッカーとの防腐性の処置を得ます。



整流器を取付ける方法
これはリモート・コントロール整流器のための設置方法です。だけでなく、こうすれば。
1。銅棒を浴室/タンクと接続するため
2。電源/整流器を保障することは基づいています
3。そこに保障することは水冷のタイプ電源のための十分な水/整流器です
4。私達すべての整流器が生命の増加に隔離されるべきである助言。

パネル制御を用いる灰色の単一フェーズの小さいIgbt 12v 100a PCBの整流器の金張り 6

電源の主要な回路は主要な変圧器、力の整流器アセンブリおよび他のあるテストおよび防御装置含んでいます。電源の主要な変圧器機能は電気めっきプロセスによって必要な電圧にAC流れ/電圧を減らすことです。サイリスタの整流器は高周波転換の電源は高周波(10-50KHZ)変圧器を使用するが、頻度(50Hz/60Hz)変圧器を使用します。探知装置は電圧計および変流器を含んでいます。防御装置は電源の整流器要素の過電流保護のために主に使用されます。制御回路はサイリスタを含んでいますまたはIGBTの制動機の制御回路は、柔らかい開始回路、過電流、過電圧の保護回路、力段階の保護回路に動力を与えます。
