4~20mAインターフェイスとの水処理のための500v 60aの電気分解の電源

起源の場所 中国
ブランド名 xingtongli
証明 ISO CE
モデル番号 GKD500-60CVC
最小注文数量 1 ユニット
価格 Negotiable
パッケージの詳細 単一の木の場合のパッキング サイズ:750*560*780mmの重量:114kg
受渡し時間 10~15 の仕事日
支払条件 L/C、D ・ D ・ P、ハムスター、ウェスタン ・ ユニオン、MoneyGram
供給の能力 150UNITS/MONTH

試供品およびクーポンのための私に連絡しなさい。

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

スカイプ: sales10@aixton.com

心配があれば、私達は24時間のオンライン・ヘルプを提供する。

x
商品の詳細
製品名 4~20mAインターフェイスとの水処理のための500v 60aの電気透析の電源 入力電圧 AC 415V
段階 3段階 出力電圧 調節可能なDC 0~500v
出力電流 調節可能なDC 0~40A 仕事モード CC CV
サイズ 750*560*780mm 重量 75KG
灰色
ハイライト

電気凝固の整流器

,

廃水処置の整流器

メッセージ
製品の説明



4~20mAインターフェイスとの水処理のための500v 60aの電気透析の電源



intruduction



電気透析の電源の導入

水処理の電気透析はますます普及するようになっています。先回り制御方法と結合される最も最近の電子研究結果に従って私達の会社は熱心な電気透析の電源を設計しました。この電気透析の整流器は高度のパルス幅変調の技術を使用し、力の切換え装置として良質IGBTのモジュールおよびMOSFETsを使用します。



私達の工程は非常に完全です。電気透析の整流器に小型、軽量、完全な機能、安定したおよび信頼できる性能の利点があります。adopt DSPの制御システムを、自動自己現在の安定/自己電圧安定機能と進めましたり、電圧、また自動制御を実現すること容易なPLCインターフェイスおよびRS485インターフェイス拡張機能が装備されている高い信頼性と、変わりません。



指定

GKD500-40CVCのための指定
入力AC 380V±10% 3phase 50/60Hz
出力DC ボルト 調節可能な0~500V
現在 調節可能な0~40A
20KW
効率 >85%
出力頻度 固定される40KHz
保護 短絡の保護
過熱する保護
段階の欠乏の保護
入力上の/低電圧の保護
作動状態
(温度)
-10℃~50℃ 制御モード パネル制御
リモート・コントロール
純重量 90kg 働くモード 一定した電圧(CV)
一定した流れ(CC)
次元(mm) 715*485*860mm 冷却の方法 空冷



電気透析の電源の働き原則:

電気透析の電源は整流器フィルター回路、全橋転換回路、高周波変圧器、高周波整流器、フィルター回路、補助電源の供給回路および主制御装置回路で主に構成されます。主制御装置回路はPIの調節を用いる段階の失敗の保護回路、温度の保護回路、積み過ぎの保護回路、短絡の保護回路およびPWM回路で主に構成されます。



三相グリッド ボルトが電気透析の電源によって転換した、次に調整され、そしてろ過する後、520VDC DCによって安定させる電源はインバーター回路に得られ、供給されます。インバーター回路は強力な分野効果MOSFETモジュール(かIGBTモジュール)で主に全橋転換回路を形作るために構成されます。PWMが出力したときに制御信号は分離によってそれぞれ力モジュールを、2組の斜めの管互い違いにつきます運転します。高周波変圧器の第一次高周波脈拍の電圧の下で、二次電圧は負荷に高周波変圧器の整流器によって供給されます。

高い処理速度等。

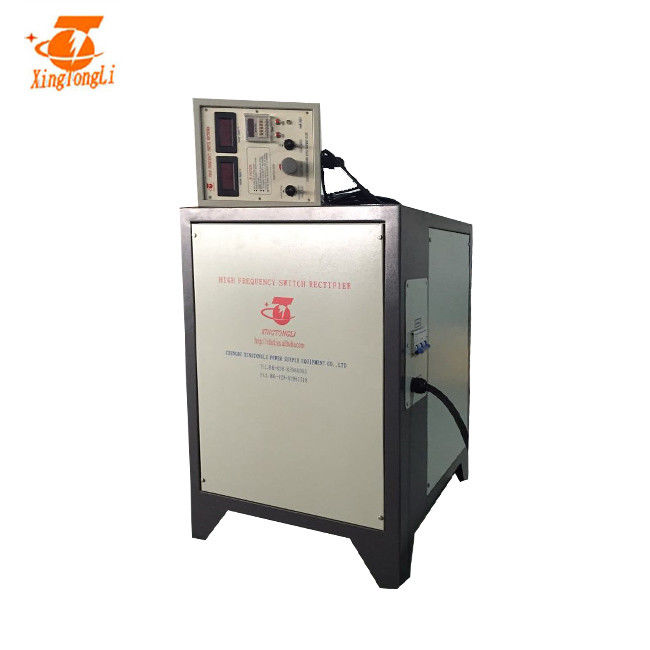

4~20mAインターフェイスとの水処理のための500v 60aの電気分解の電源 0

4~20mAインターフェイスとの水処理のための500v 60aの電気分解の電源 1





キャビネット:

タイマーが付いている48v 100Aの空冷のIGBTによって電気めっきされるコーティングの整流器は磁気切口リンクを採用しましたり、渦電流の損失およびキャビネットの全体として吹き付け塗装を減らします

構造:

適度な構造が付いているタイマーが付いている48v 100Aの空冷のIGBTによって電気めっきされるコーティングの整流器は、インバーター部品および、改正の部品、分解すること便利な隔離されておよび維持設計します

ラジエーター:

拡大されるラジエーター容量は1.5回よりよい冷却効果を確かめます

制御方法を転換して下さい:

柔らかいスイッチ、reduct IGBTの損失を移す完全な橋段階を採用して下さいengergy救って下さい

主要な変圧器:

electrochilorinationシステムのための60v 125Aスイッチ モードIGBT TR整流器は無定形の中心、増加の変圧器の効率、reductを変圧器の温度の上昇、切りました整流器の重量を、改善します電源の安定性、信頼性を採用します

中心及びショットキー ダイオード:

拡大される中心容量1.5回

ショットキー ダイオードは4回を拡大します



板:

すべての管理委員会は輸入された3つの防衛ラッカーとのさび止めの処置をしました

IGBT:

拡大されるIGBT容量は3回電源をより信頼できるようにします



整流器を取付ける方法
これはリモート・コントロール整流器のための設置方法です。だけでなく、こうすれば。
1. 浴室と銅棒を接続するためには/タンクに入れて下さい
2. 電源/整流器を保障することは基づいています
3. そこに保障することは水冷のタイプ電源のための十分な水/整流器です
4. 私達すべての整流器が生命の増加に隔離されるべきである助言。
4~20mAインターフェイスとの水処理のための500v 60aの電気分解の電源 2

他の利点


1. キャビネット
a:完全にデジタル化された機械化の採用
b:鉄の鋼板の冷間圧延された生産を亜鉛めっき、phosphorizationの後で、採用して、プラスチック スプレーは、整流器よりよい構造強度および反腐食を得ます
c:適度な構造の設計、隔離されたインバーター設計、改正の部品は端正な集まっていることのために分解し、修理してが便利です。
d:ラジエーターは1.5回容量のためによりよい冷却効果を得ます

2電気制御システム
a:整流器は完全な橋によって段階移される柔らかいスイッチ制御を採用しま、IGBTの低い電力の損失を保障します。IGBTの容量は3倍より大きくなります
b:主要な変圧器。それは変圧器の効率および涼しい変圧器を増加するために無定形の中心を採用しだけでなく、整流器の重量を緩和できましたりまた整流器の安定性および信頼性を増強できます。基本的な段階で、それはシリーズ ブロッキング コンデンサーを採用します。
c:磁気偏差の自動修正回路は採用され、磁気コアの総力は拡大されて得ます1.5回。

3ショットキーのバリア・ダイオード
a:それは4回拡大されました

4人の管理委員会全員は輸入されたラッカーとの防腐性の処置を得ます。
