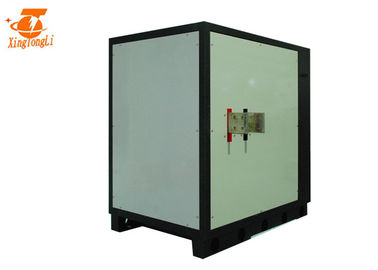

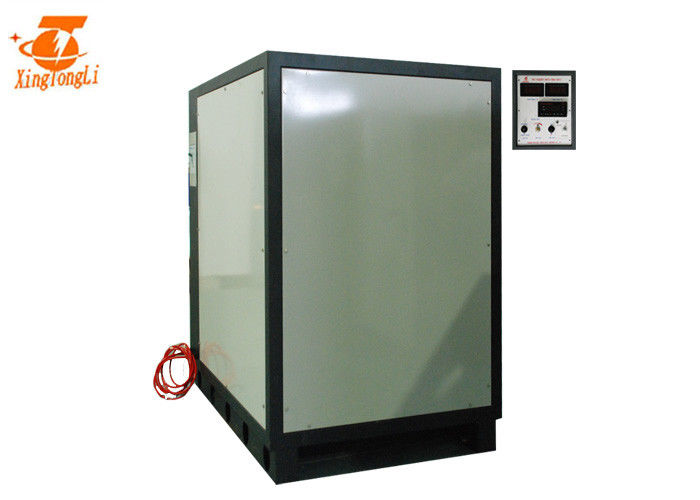

12V 5000A ACへのリモート・コントロール空冷と電源をめっきするDC
DC電源へのACの主要な働く原則:
ACからのDC電源への主要な回路:
プロセスはAC現在の格子からの入力であり、出力は下記のものを含んでいる全プロセスのDCの現在の出力である:
1. 入れられたフィルター装置:その機能はからからの公共の電力網へDC電源戻ること発生する電力網で既存の不純物の波形をフィルタ・アウトし同時にに不純物をAC防ぐことである。
2. 整流器およびフィルタ:AC次のレベル変換に使用する整流器の格子の、直接および滑らかなDC電源の現在の電源。
3. インバーター:現在の高周波転換の電源の中心の部品である高周波ACに調整されたDC電源変えなさい。より高い頻度、より小さく容積、重量および出力電力比率。
4. 出力整流器およびフィルター:負荷要求に従って安定した、信頼できるDC電源提供しなさい。
一方で出力取得見本抽出から、一定の標準と比較すればインバーターを、保護回路の同一証明の後で提供される情報に従って出力安定性を制御することは、全機械に変化の保護対策に一方では、達成するために頻度または脈拍幅の出力を変えるためにテスト回路によって制御回路を提供する。
いろいろな変数で動く保護回路の提供に加えてしかしまたいろいろな情報表示装置の器械を提供するため。
適用
別のボルトにおよび現在は異なった適用がある
指定
GKD12-5000CVCのための指定 | |||
入れられたAC | 415V±10% | 3phase | 50/60Hz |
出力DC | ボルト | 0~12V 調節可能 | |
現在 | 0~5000A 調節可能 | ||
力 | 60KW | ||
保護 | 短絡の保護 過熱する保護 段階の欠乏の保護 に入れられる/低電圧の保護 |
||
作動状態 (温度) |
-10℃~50℃ | 制御モード | パネル制御 リモート・コントロール |
純重量 | 280kg | 働くモード | 一定した電圧(CV) 一定した現在(CC) |
次元(mm) |
1020*1000*1270mm |
冷却の方法 | 空冷 |
1. 0~10V、4~20mA、PLCのタイマー、アンペア分/時間のカウンター、HMIは提供することができる
2. 制御モード:局域内制御またはリモート・コントロール(ケーブルの長さは顧客によって定められる)
3. 日本IGBT (デフォルトの選択)またはドイツIGBTは採用される
4. リン酸で処理されることの後で、電流を通されたプラスチック吹きかけられてに、シャーシ優秀な耐食性機能がある
5. 作動すること容易およびrepaire
他の利点
1. キャビネット
a:採用は完全に機械化をデジタル化した
b:鉄の鋼板の冷間圧延された生産を亜鉛めっき、phosphorizationの後で、採用して、プラスチック スプレーは、整流器よりよい構造強度をおよびanti-corrosion得る。
c:適度な構造の設計、隔離されたインバーター設計、改正の部品は端正な集まっていることのために分解し、修理してが便利である。
d:ラジエーターは1.5回容量のためによりよい冷却効果を得る。
2電気制御システム
a:整流器は完全な橋によって段階移される柔らかいスイッチ制御を採用し、IGBTの低い電力の損失を保障する。IGBTの容量は3倍より大きくなる。
b:主要な変圧器。それは変圧器の効率および涼しい変圧器を増加するために無定形の中心を採用しだけでなく、整流器の重量を緩和できたりまた整流器の安定性および信頼性を増強できる。基本的な段階で、それはシリーズ ブロッキング コンデンサーを採用する。
c:磁気偏差の自動修正回路は採用され、磁気コアの総力は拡大されて得る1.5回。
3ショットキーのバリア・ダイオード
a:それは4回拡大された。
4人の管理委員会全員は輸入されたラッカーとの防腐性の処置を得る。
整流器を取付ける方法
1、整流器をおよびボディ安定性を保つため置く;よい換気を保障しなさい。 |
緩んでいたら2、陽極酸化の整流器カバーを点検する。 |
3の静電気を防ぐためにひくべき接続の貝。 |
4、Conecting AC入力ワイヤー |
5、DCの出力銅棒を接続する |
6つは、整流器リモート・コントロール箱を、局域内制御なら接続して、このステップをとばす |
7つは空気スイッチで、回る、そしてファンはパワー・インジケータ ライト回り始め。 |
8の右回り回転調節ボタン、軽い照明を示すために働く電圧計の程度の増加。 |
9つは最高に、ノブを合わせる、そして電圧計は現在のメートルそれに応じて示す負荷容積を評価される電圧を示すべきである。 |
10は、空気スイッチを、消す整流器を切る |
