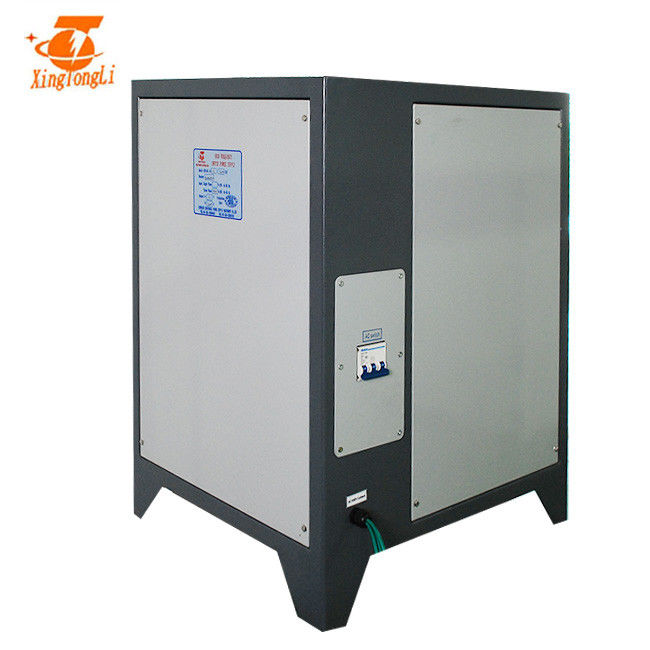

電源機械をめっきする8V 2000A調節可能なIGBT空冷
8V 2000A調節可能なIGBT空冷のめっきの電源機械がニッケルおよび他の精神を電気めっきするのに使用された。軽量救うエネルギー
そして小型。私達再desgined 2000A整流器。それはより小さく、より軽いことができる。重量は10kgの前により軽い。
磁気偏差の自動修正回路は採用され、磁気コアの総力は拡大されて得る1.5回。
適用
別のボルトにおよび現在は異なった適用がある
指定
GKDのための指定(M) (H) 10-2000CVC | |||
入れられたAC | 380V±10% | 3phase | 50/60Hz |
出力DC | ボルト | 0~8V 調節可能 | |
現在 | 0~2000A 調節可能 | ||
力 | 20KW | ||
効率 | >85% | ||
転換の頻度 | 20KHz | ||
保護 | 短絡の保護 過熱する保護 段階の欠乏の保護 に入れられる/低電圧の保護 |
||
作動状態 (温度) |
-10℃~50℃ | 制御モード | パネル制御 リモート・コントロール |
純重量 | 80kg | 働くモード | 一定した電圧(CV) 一定した現在(CC) |
次元(mm) | 480*600*740mm | 冷却の方法 | 空冷 |
2. 制御モード:局域内制御またはリモート・コントロール(ケーブルの長さは顧客によって定められる)
3. 日本IGBT (デフォルトの選択)またはドイツIGBTは採用される
4. リン酸で処理されることの後で、電流を通されたプラスチック吹きかけられてに、シャーシ優秀な耐食性機能がある
5. 作動すること容易およびrepaire
パッケージ:
1. キャビネット
a:採用は完全に機械化をデジタル化した
b:鉄の鋼板の冷間圧延された生産を亜鉛めっき、phosphorizationの後で、採用して、プラスチック スプレーは、整流器よりよい構造強度をおよびanti-corrosion得る。
c:適度な構造の設計、隔離されたインバーター設計、改正の部品は端正な集まっていることのために分解し、修理してが便利である。
d:ラジエーターは1.5回容量のためによりよい冷却効果を得る。
2電気制御システム
a:整流器は完全な橋によって段階移される柔らかいスイッチ制御を採用し、IGBTの低い電力の損失を保障する。IGBTの容量は3倍より大きくなる。
b:主要な変圧器。それは変圧器の効率および涼しい変圧器を増加するために無定形の中心を採用しだけでなく、整流器の重量を緩和できたりまた整流器の安定性および信頼性を増強できる。基本的な段階で、それはシリーズ ブロッキング コンデンサーを採用する。
c:磁気偏差の自動修正回路は採用され、磁気コアの総力は拡大されて得る1.5回。
3ショットキーのバリア・ダイオード
a:それは4回拡大された。
4人の管理委員会全員は輸入されたラッカーとの防腐性の処置を得る。
整流器を取付ける方法
これはリモート・コントロール整流器のための設置方法である。だけでなく、こうすれば。
1. 銅棒を浴室/タンクと接続するため
2. 電源/整流器を保障することは基づいている
3. そこに保障することは水冷のタイプ電源のための十分な水/整流器である
4. すべての整流器が生命の増加に隔離されるべきであること私達助言。
ユーザーは条件に従って12V DC電源調節できる:
、私達の会社の経験に従って電気めっきのための12ボルトのDC電源の使用の間に、ユーザーは環境に従って規則的な点検および維持を遂行できる。次は維持および分解検査の簡単なステップである:
力箱を開ける前に、30分以上のための外部電源を切りなさい。
力箱を開けた後、各部分の塵を乾燥した布かブラシ、または圧縮空気ときれいにしなさい、しかし部品を損なうことを避ける終わる圧力に注意をない払いなさい。
点検し、電源が正常であるかどうか、そして空気スイッチ セクションが信頼できるかどうか確認しなさい。
騒音があるかどうかかどうかファンの仕事異常に、そして確認しなさい。
出力銅の棒または銅ケーブルに酸化があるかどうか確認しなさい。はい、時間のそれを扱いなさい。
12 VDCの電源の密封の状態を点検しなさい:
緩みがあるかどうかねじおよびナットを点検しなさい。
water-cooledめっきの12ボルトのDC電源のために、整流器機械が水がないかどうか水漏出が確認し、保持器をあるかどうかきつく締めるために点検しなさい。
