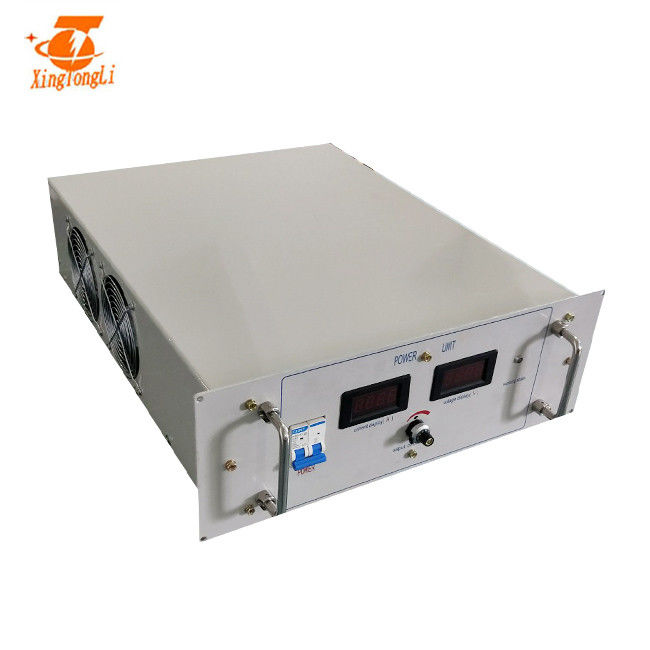

12volt 300Amp高周波転換DC IGBTの電源の整流器
電源の単位(別名スイッチ整流器SMR)はMOSFETかIGBTによって高周波で作動します。転換の頻度は一般に50-100のkHzの範囲の内で管理されている、さざ波係数の≤ 1%との、高性能および小型化を達成するためです。
切換えの電源の働き主義:
電圧安定器の切換えの電源制御調整装置の原則:
スイッチ ノブはある特定の時間間隔に繰り返し転換します。スイッチが始動するとき、入力パワーはスイッチ ノブおよびフィルター回路を通した負荷に供給されます。全体のスイッチの間に、電源提供します負荷にエネルギーをつけられます;
スイッチが開いているときエネルギーを提供する、入力パワーは中断します。それは負荷にエネルギーを提供する入力パワーの供給が断続的であること見ることができます。連続的なエネルギー力を得る負荷のために切換えの電源はエネルギー蓄積装置がなければなりません。スイッチが始動するとき、エネルギーの一部分はスイッチで貯えられます。それが消える場合、蓄積エネルギーは負荷に解放されます。誘導器はエネルギー蓄積のために使用されます。スイッチが消えるとき負荷が連続的な、安定したエネルギーを得ることを保障するために、エネルギー蓄積誘導器のエネルギーはダイオードを通した負荷に解放されます。ダイオードは負荷が連続的な流れを得るようにするので連続的な流れのダイオードと呼ばれます。これは切換えの電源がいかに働くかです。
指定
GKD36-1000CVCのための指定 | |||
入力AC | 380V±10% | 3phase | 50/60Hz |
出力DC | ボルト | 調節可能な0~12V | |
現在 | 調節可能な0~300A | ||
力 | 20KW | ||
効率 | >85% | ||
切換えの頻度 | 20KHz | ||
保護 | 短絡の保護 過熱する保護 段階の欠乏の保護 入力上の/低電圧の保護 |
||
作動状態 (温度) |
-10℃~50℃ | 制御モード | パネル制御 リモート・コントロール |
純重量 | 25kg | 働くモード | 一定した電圧(CV) 一定した流れ(CC) |
次元(mm) | 520*395*165mm | 冷却の方法 | 空冷 |
2. 制御モード:局域内制御またはリモート・コントロール(ケーブルの長さは顧客によって定められます)
3. 日本IGBT (デフォルトの選択)またはドイツIGBTは採用されます
4. リン酸で処理されることの後、電流を通されるおよびプラスチックに吹きかけられて、シャーシ優秀な耐食性機能があります
5. 作動すること容易およびrepaire
整流器を取付ける方法
これはリモート・コントロール整流器のための設置方法です。だけでなく、こうすれば。
1. 浴室と銅棒を接続するためには/タンクに入れて下さい
2. 電源/整流器を保障することは基づいています
3. そこに保障することは水冷のタイプ電源のための十分な水/整流器です
4. 私達すべての整流器が生命の増加に隔離されるべきである助言。
