起源の場所 | 中国 |
ブランド名 | Xingtongli |
証明 | CE RoHS |
モデル番号 | GKD20-1000CVC |
高周波スイッチelectrowinning整流器20v 1000a
指定
GKD15-1500CVCのための指定 | |||
入れられたAC | 380V±10% | 3phase | 50/60Hz |
出力DC | ボルト | 調節可能な0~20V | |
現在 | 調節可能な0~1000A | ||
力 | 18KW | ||
効率 | >85% | ||
転換の頻度 | 20KHz | ||
保護 | 短絡の保護 過熱する保護 段階の欠乏の保護 に入れられる/低電圧の保護 |
||
作動状態 (温度) |
-10℃~50℃ | 制御モード | パネル制御 リモート・コントロール |
純重量 | 60kg | 働くモード | 一定した電圧(CV) 一定した現在(CC) |
次元(mm) | 690*550*520mm | 冷却の方法 | 空冷 |

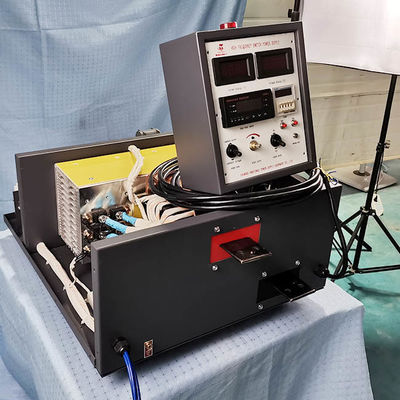

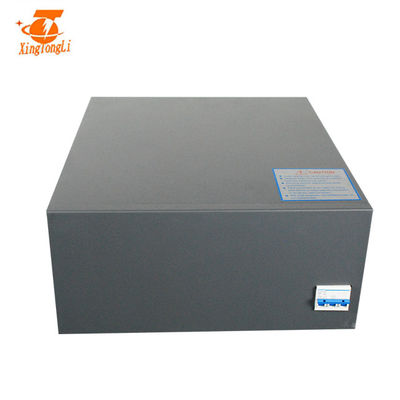

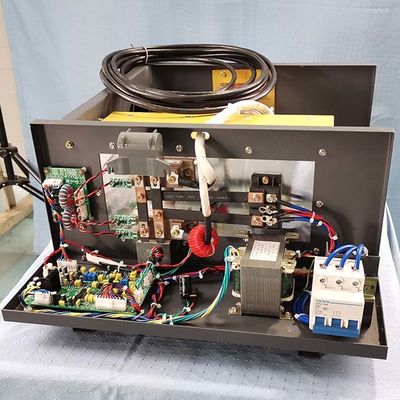

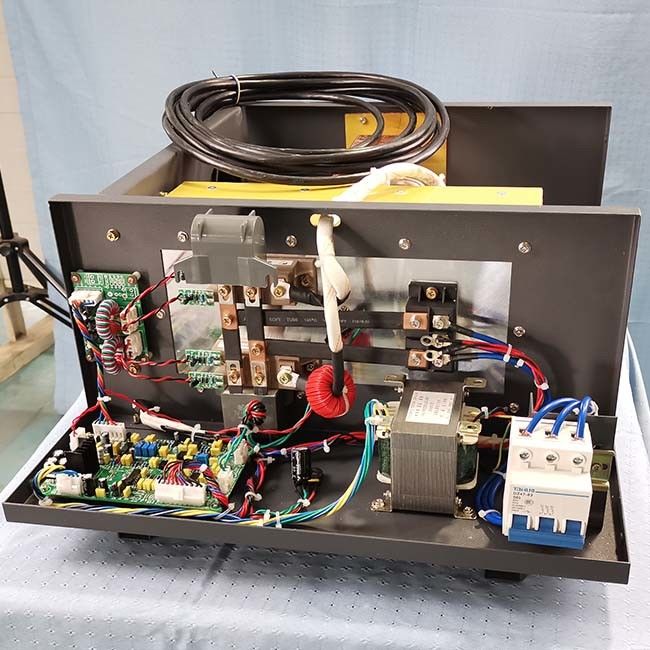

細部映像:
特徴:
1. キャビネット
a:採用は完全に機械化をデジタル化した
b:鉄の鋼板の冷間圧延された生産を亜鉛めっき、phosphorizationの後で、採用して、プラスチック スプレーは、整流器よりよい構造強度をおよびanti-corrosion得る。
c:適度な構造の設計、隔離されたインバーター設計、改正の部品は端正な集まっていることのために分解し、修理してが便利である。
d:ラジエーターは1.5回容量のためによりよい冷却効果を得る。
2電気制御システム
a:整流器は完全な橋によって段階移される柔らかいスイッチ制御を採用し、IGBTの低い電力の損失を保障する。IGBTの容量は3倍より大きくなる。
b:主要な変圧器。それは変圧器の効率および涼しい変圧器を増加するために無定形の中心を採用しだけでなく、整流器の重量を緩和できたりまた整流器の安定性および信頼性を増強できる。基本的な段階で、それはシリーズ ブロッキング コンデンサーを採用する。
c:磁気偏差の自動修正回路は採用され、磁気コアの総力は拡大されて得る1.5回。
3ショットキーのバリア・ダイオード
a:それは4回拡大された。
4人の管理委員会全員は輸入されたラッカーとの防腐性の処置を得る。
仕事の主義
整流器を取付ける方法
これはリモート・コントロール整流器のための設置方法である。だけでなく、こうすれば。
1. 銅棒を浴室/タンクと接続するため
2. 電源/整流器を保障することは基づいている
3. そこに保障することは水冷のタイプ電源のための十分な水/整流器である
4. すべての整流器が生命の増加に隔離されるべきであること私達助言。
