30V 300A IGBTの電気めっきの変圧器の整流器
電気めっきの整流器は電気めっきプロセスの重要な部分である。ある電気めっきの形態は電流を要求する
金属部分のコーティング材料を沈殿させるのに使用される。電気めっき浴室か浴室でこれらの伝導性部品を、浸しなさい
それから、電極と部品間の整流器は直流を適用する。適用
直流は電気分野主導のコーティングと伝導性の金属部分間の引力を作成する。この1つ
引力によりコーティングは部品で沈殿する。コーティングの条件は制御され、ろ過しなければならない
さざ波両方電圧およびDC電圧は良質の終わりを達成して利用できる。
30V 300A IGBTの電気めっきの変圧器の整流器の指定
| GKD30-300CVCのための指定 |
| 入れられたAC |
380V±10% |
3段階 |
50/60Hz |
| 出力DC |
ボルト |
調節可能な0~30V |
| 現在 |
調節可能な0~300A |
| 力 |
9KW |
| 効率 |
>85% |
| 出力頻度 |
40KHzは固定した |
| 出力さざ波 |
3%のピーク値 |
| 保護 |
短絡の保護
過熱する保護
段階の欠乏の保護
に入れられる/低電圧の保護 |
作動状態
（温度） |
-10℃~50℃ |
制御モード |
パネル制御
リモート・コントロール |
| 純重量 |
25kg |
働くモード |
一定した電圧（CV）
一定した現在（CC） |
| 次元（mm） |
580*420*220mm |
冷却の方法 |
空気
冷却
|
30V 300A IGBTの電気めっきの変圧器の整流器の仕事の主義
整流器は直流（DC）に交流（AC）を変えるために責任がある。電気機器はから成っている
DCの転換にACに責任がある1つ以上のダイオード。整流器のこの部品はダイオードと呼ばれる
1方向だけで流れることを現在割り当てる逆止弁。その方向で流れる現在の開始時
このプロセスは改正と呼ばれる。あなたが理解しなければならない整流器のある重要な部分:
整流器変圧器は電圧を減らすために責任がある。それに第一次および二次磁場がある
ワイヤー傷の中心。変圧器が電圧を減らす率を知りなさい
それによって、それはバスの数にワイヤーの数回す第一次中心をつける傷をである
整流器の二次中心。次のように数学的にそれを記述できる:第一次= 400の回転、二次= 10の回転、
従って比率は40になる:1。これは第一次入力が480vなら、二次出力は12Vであることを意味する
しかし（480/40）、ほとんどの電気めっきプロセスは6-18vを使用する、従って容易に直接整流器を発生できる整流器を得ることができる。
流れは50-10000番のアンペアまたはより高い。

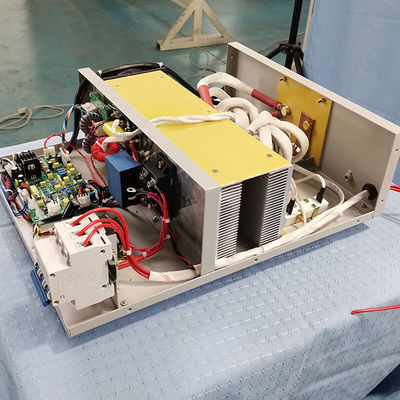

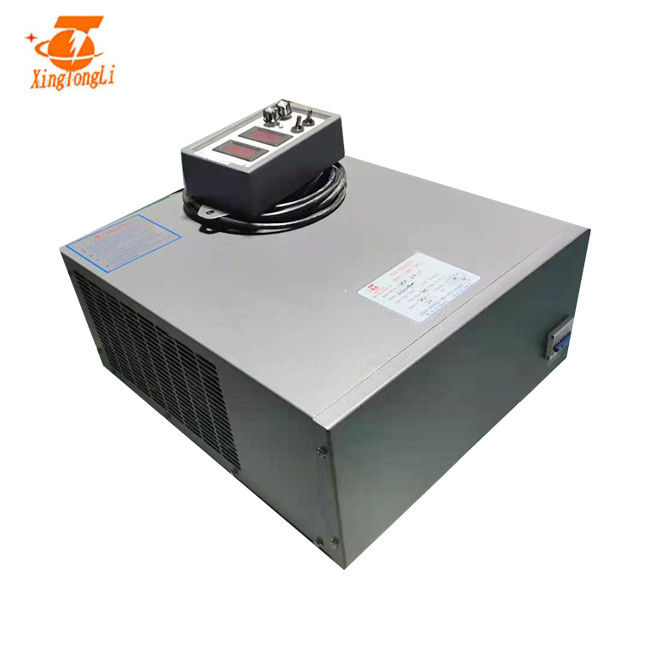

30V 300A IGBTの電気めっきの変圧器の整流器プロダクト映像:
取付け
整流器のレイアウト
整流器を置くための正しい位置はめっきタンクにできるだけ近いべきである。整流器が消えていれば
電気めっきタンクによりバスはより長く動く現在の損失および維持をもたらす。維持しなさい
整流器は燃料タンクに近いので冷却される整流器の必要性の部品。それらが空気で冷却する
それはより速い腐食性物質を吸収し、整流器の生命を短くする。
整流器の配置の問題を解決する最もよく、簡単な方法はより近いようにそれの近くの壁にそれを置くことである
めっきタンクに行きなさい。まだあなたの電気めっきの場所の隣で整流器制御を保つことができる。しかしできなければ
一方では、気密かwater-cooled単位は直接または熱交換によって使用することができる。さらに、使用する必要がある場合もある
周囲の空気の温度が必須の温度より高ければ、整流器を冷却する使用水。
農産物プロセス:
アセンブリおよび最終的に依託への選択への原料の始めから。私達は標準を厳しく実施する。パッケージの前、24V 125A dcの単一の出力セリウムが付いている転換の電源普通働くことを確認する再度点検でであって下さい。
