| 起源の場所 | 中国 |
| ブランド名 | xingtongli |
| 証明 | ISO CE |
| モデル番号 | GKD12-200CVC |

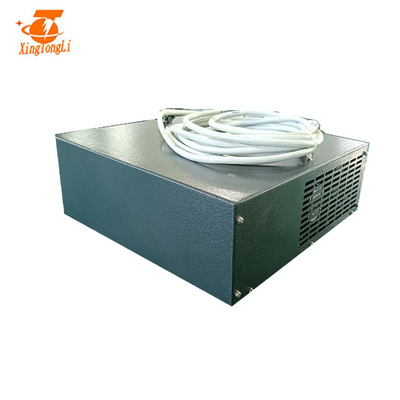

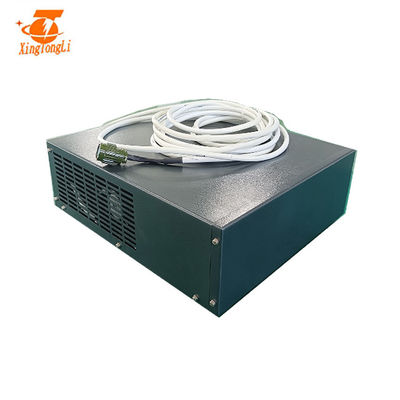

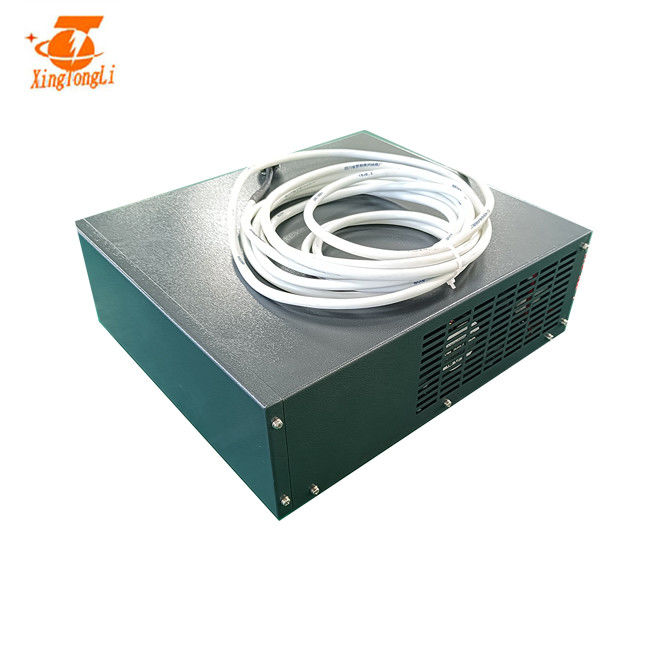

小さい携帯用IGBT DCのめっきの整流器200A 12V
指定
| GKD12-200CVCのための指定 | |||
| 入れられたAC | 220V±10% | 1phase | 50/60Hz |
| 出力DC | ボルト | 調節可能な0~12V | |
| 現在 | 調節可能な0~200A | ||
| 力 | 2.4KW | ||
| 効率 | >85% | ||
| 出力頻度 | 40KHzは固定した | ||
| 保護 | 短絡の保護 過熱する保護 段階の欠乏の保護 に入れられる/低電圧の保護 |
||
| 作動状態 （温度） |
-10℃~50℃ | 制御モード | パネル制御 リモート・コントロール |
| 純重量 | 15kg | 働くモード | 一定した電圧（CV） 一定した現在（CC） |
| 次元（mm） |
49*39*19cm |
冷却の方法 | 空冷 |
DCの整流器12v 100a映像をめっきするPCB IGBT:
PCBの版のめっきの整流器を選ぶ方法か。
PCBの版のめっきの整流器を選ぶことに3つの条件がある:
1、大会プロセスの、DC電源力を含んで、波形の索引、調節可能な流れおよび電圧範囲、等めっきによって必要な指定;
2つ、PCBの版のめっきのそれ自身を主に適度な構造を示す信頼性の電源、保証およびライン特徴、冷却方法は電源;
3のDC電源コスト パフォーマンス。
どのようなDC電源めっきタンクが使用するか決定はタイプをめっきして電気めっきの生産の実施そして最初の重要な仕事であり。実際のめっきの生産の適したDC電源定める2つの方法がある:
1つ:液体の解決の体積電流密度を定めるためにめっきに従って;
2:単位ごとの陽極電流密度を得るためにめっき区域に従って計算される。
いわゆる体積電流密度、全体の最高の電源の出力および慣習的な出力を定めるためにめっきタンク現在の強度を調節するように最高の流れを渡すことを解決のめっきがの1リットルあたり基づいている。
小さい携帯用IGBT DCのめっきの整流器200A 12Vの利点
無定形の中心、増加の変圧器の効率、reductを変圧器の温度の上昇採用したり、整流器の重量を切ったり、電源の安定性、信頼性を改善する
中心及びショットキー ダイオード:
中心容量は1.5回を拡大した
ショットキー ダイオードは4回を拡大する
板:
すべての管理委員会は輸入された3つの防衛ラッカーとのさび止めの処置をした
IGBT:
IGBT容量は3回を、する電源をより信頼できるように拡大した
| 1、整流器をおよびボディ安定性を保つため置く;よい換気を保障しなさい。 |
| 緩んでいたら2、陽極酸化の整流器カバーを点検する。 |
| 3の静電気を防ぐためにひくべき接続の貝。 |
| 4、Conecting AC入力ワイヤー |
| 5、DCの出力銅棒を接続する |
| 6つは、整流器リモート・コントロール箱を、局域内制御なら接続して、このステップをとばす |
| 7つは空気スイッチで、回る、そしてファンはパワー・インジケータ ライト回り始め。 |
| 8の右回り回転調節ボタン、軽い照明を示すために働く電圧計の程度の増加。 |
| 9つは最高に、ノブを合わせる、そして電圧計は現在のメートルそれに応じて示す負荷容積を評価される電圧を示すべきである。 |
| 10は、空気スイッチを、消す整流器を切る |
